Cadre de porte
Le cadre de porte, aussi appelé huisserie, est la structure fixe qui entoure l’ouverture dans un mur et qui accueille le vantail (la partie mobile de la porte
C’est un élément de menuiserie fixé dans la maçonnerie ou la cloison, qui sert de support au vantail et permet d’assurer l’ouverture, la fermeture, l’étanchéité et parfois la résistance mécanique (feu, acoustique, etc.).
Pour dessiner un cadre en bois de porte (huisserie), il est important de respecter certaines dimensions standards et de suivre des règles de conception. Voici les éléments essentiels :
Composition du cadre de porte :
- Deux montants verticaux (droits et gauches)
- Une traverse horizontale supérieure
- (Optionnel) Une traverse basse (souvent absente pour portes intérieures)
- Jeu de fonctionnement : espace entre la porte et le cadre (2-3 mm de chaque côté).
- Respect des jeux :
- 2 mm entre la porte et le cadre sur les côtés et en haut
- 5 à 10 mm sous la porte (ventilation)
- Feuillure classique :
- 15 mm de profondeur
- 12 mm de largeur
- Joint d’étanchéité: Collé dans la feuillure (acoustique, feu, air
- Gonds/Paumelles : Fixés sur le cadre pour articuler le vantail
Dimensions standards d’un cadre en bois de porte intérieure :
Élément | Dimension standard |
Hauteur de passage | 2040 mm (ou 2,04 m) |
Largeur de passage | 630 mm, 730 mm, 830 mm, 930 mm (selon les besoins) |
Épaisseur du mur | Variable (ex. : 70 mm, 90 mm, 120 mm…) |
Section du bois (montants et traverse) | 70 x 30 mm à 90 x 40 mm |
Exemple de cadre pour porte 830 x 2040 mm :
- Hauteur du cadre total : 2040 mm + 5 mm de jeu = 2045 mm
- Largeur du cadre total : 830 mm + 4 mm (2 mm de chaque côté) = 834 mm
- Bois des montants : 90 x 40 mm
- Traverse : 90 x 40 mm
Matériaux cadre de porte
| Matériau | Avantages | Usage courant |
|---|---|---|
| Bois massif | Esthétique, personnalisable | Habitat traditionnel, bureaux |
| MDF ou aggloméré | Économique, facile à usiner | Portes intérieures standardisées |
| Métal (acier) | Résistant, coupe-feu, sécurité | ERP, industrie, portes blindées |
| Aluminium | Léger, moderne, résiste à la corrosion | Design contemporain, extérieur |
| PVC | Résiste à l’humidité, entretien facile | Locaux humides, sanitaires |
Types de cadres selon pose
| Type de cadre | Description |
|---|---|
| Cadre tunnel | Fixé dans l’épaisseur du mur sans recouvrement |
| Cadre à recouvrement | Avec couvre-joint qui recouvre la cloison |
| Cadre rénovation | Posé sur un ancien dormant (sans dépose) |
| Cadre isophonique | Avec joints spécifiques pour affaiblissement acoustique |
| Cadre coupe-feu | En bois, acier ou composite résistant 30 à 90 minutes au feu |
regles a respecter pour le dessin technique et mise en page

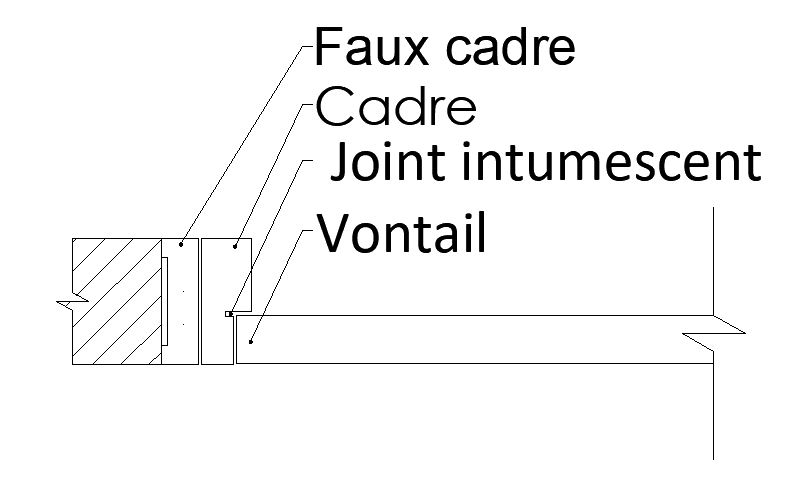

- Coupe verticale : pour montrer l’épaisseur du bois, la feuillure, et l’emplacement de la porte verticalement.
- Coupe horizontale : pour montrer l’épaisseur du bois, la feuillure, et l’emplacement de la porte horizontalement.
- Vue de face : montre la hauteur et
largeur du passage. - Détail typique vertical : faire des zooms sur les espaces compliqués de verticalement.
- Détail typique horizontal : faire des zooms sur les espaces compliqué de horizontalement.
